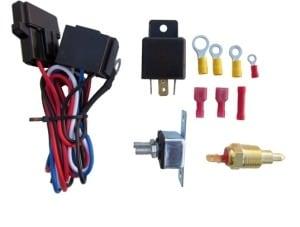

Puhallinohjaus sähkötuulettimelle

Tuulettimen ohjaus sähköpuhaltimille, mukaan lukien anturi

Anturi on asennettava kennopakkaukseen jäähdyttimeen tai muuhun sopivaan muoviin

maks. 25A kuormitus
40A sulake(hopea värinen boksi jossa 2 liitosta)
40A Rele (kytketään tavalliseen tapaan)

Anturin kierre on tavallinen R3/8  (Putkikierre)

Relen kytkentä:
30= Jatkuva virta
87= tuulettimelle
85= Lämpötilamittarille(anturi pitää olla maadoitettu)
86= Jatkuva virta (sitten tuuletin käy myös kun auto sammutetaan, kyllä ​​moottorin lämpötila yleensä nousee)

Anturikaapelissa on myös kaapelikenkä, joka voidaan kytkeä virtakytkimeen ja sitten maahan
(Jos haluat käyttää tuuletinta manuaalisesti)
